Трубопроводная арматура

Фланец стальной воротниковый – это соединительный элемент, предназначенный для присоединения запорной и регулирующей арматуры, такой как: насосы, задвижки, валы, сосуды, резервуары, расходомеры, манометры и другие приборы, обеспечивающие бесперебойную и безопасную эксплуатацию всей конструкции трубопровода.

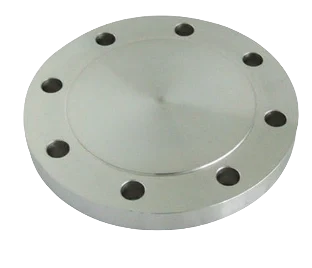

Фланец глухой

Глухой фланец представляет собой цельную металлическую пластину круглой формы с отверстиями под элементы крепежа. Изготовлен он в форме диска с опорной кольцевой поверхностью.

Фланец длинный с буртиком

Фланец длинный с буртиком (LWN-фланец) также называется фланцем с удлиненным воротником. Фланец приварной с буртиком имеет более длинный воротник, чем обычный фланец с приварным воротником.

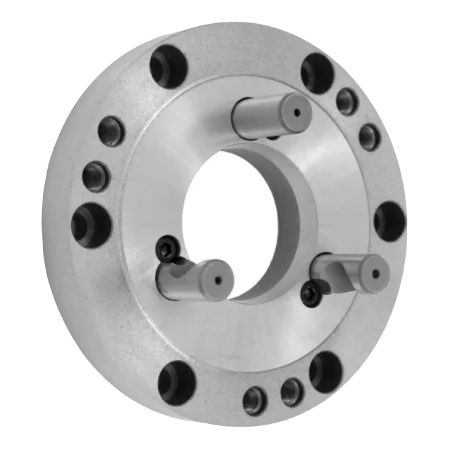

Фланец переходной

Переходной фланец (редукционный фланец) – это деталь трубопровода, которая предназначена для прочного и герметичного соединения трубопроводной арматуры и других элементов трубопровода, выполненных по разным стандартам.

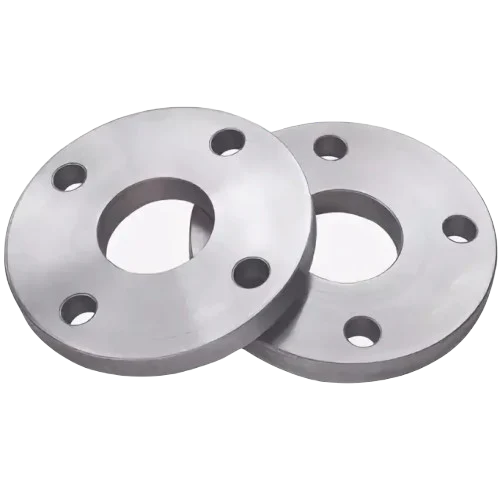

Фланец плоский

Фланец плоский – это один из наиболее часто используемых фланцев для трубопроводных систем низкого давления со средней рабочей температурой перекачиваемой среды.

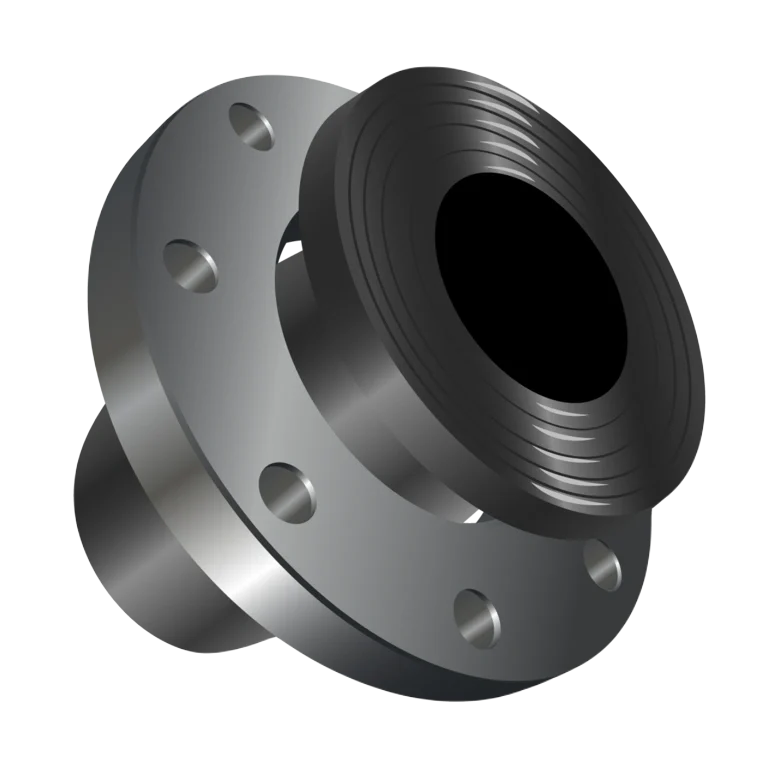

Фланец плоский свободный на отбортовке

Фланцы плоские свободные на отбортовке – это соединительные элементы, используемые для присоединения различных компонентов трубопроводных конструкций.

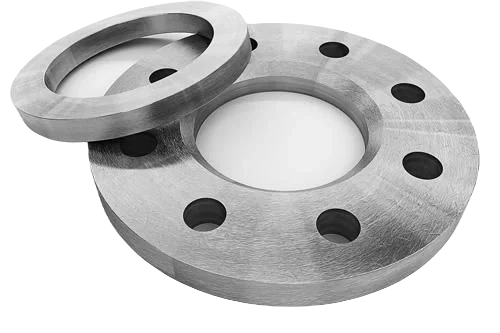

Фланец плоский свободный на приварном кольце

Фланцы стальные свободные на приварном кольце – это соединительные детали, используемые для подсоединения трубопроводов с помощью приварных креплений.

Фланец плоский свободный на хомуте

Фланец стальной свободный на хомуте под приварку аналогичен фланцу свободному на приварном кольце, но в роли кольца выступает хомут.

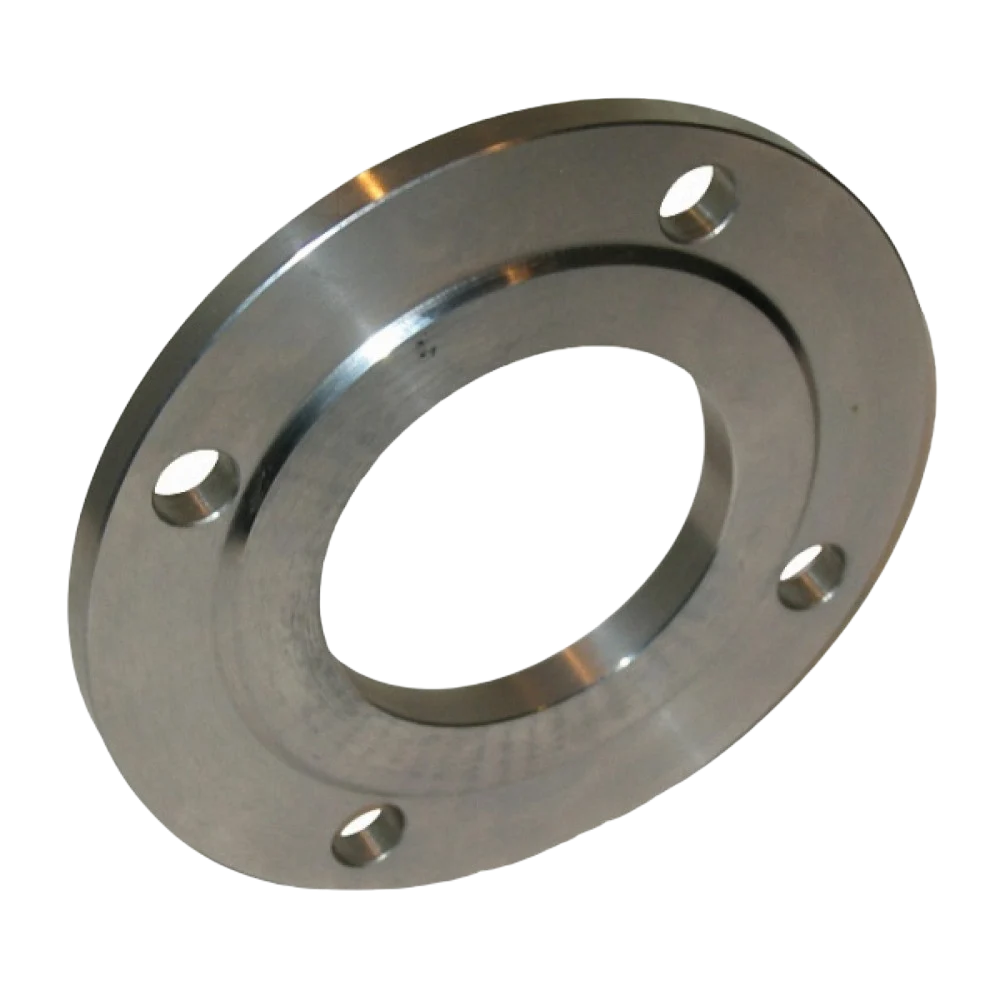

Фланец прижимной расточенный под втулку

Фланец прижимной расточенный под втулку (ПНД) конструктивно представляет собой плоский фланец, внутренний диаметр которого расточен до определенного размера.

Фланец резьбовой

Резьбовой фланец представляет из себя диск с центральным сквозным отверстием и радиально расположенными симметричными отверстиями под крепеж (болты, шпильки).

Фланец свободный

Фланец свободный нержавеющий является разновидностью трубопроводного фитинга. Фланец свободный – это часть фланцевого соединения, которая включает в себя сам фланец и бортшайбу, которая представляет собой втулку Т-образного вида, и имеет форму короткого отрезка трубы с узким плоским буртиком на одном конце (другой конец под стыковую сварку).

Фланец устьевой

Устьевые фланцы представляют собой метизы с прокладкой, выполненной из стали в виде восьмиугольника. Фланцы устьевые – это элементы трубопровода, предназначенные для соединения составных частей устьевого нефтепромыслового оборудования, фонтанной нефтяной арматуры, деталей бурового оборудования.

Справка о фланцах

Фланцы – это элементы конструкции, используемые для соединения или крепления двух трубопроводных или механических компонентов. Фланцы представляют собой плоские круглые или многоугольные пластины, имеющие центральное отверстие и отверстия под болты или винты для обеспечения прочного разборного соединения между двумя частями. Фланцы могут иметь различные размеры, формы и конфигурации, что позволяет выбирать их в зависимости от конкретных технических задач. От правильного выбора фланца зависит долговечность и безопасность работы всей системы.

Фланцы широко используются в различных областях: судостроении, нефтегазовой, химической и пищевой промышленности, водоснабжении и многих других отраслях для создания надежных и герметичных соединений трубопроводов, агрегатов и оборудования в единую систему. Благодаря своей универсальности и простоте монтажа, фланцы стали неотъемлемой частью многих современных технологических систем. Они используются повсеместно для соединения трубных участков, патрубков, шаровых кранов, аппаратов, машинных элементов и прочего трубопроводного оборудования.

Особенность фланцевого соединения заключается в возможности его многократного использования. Фланец обеспечивает надежное соединение благодаря уплотнительным элементам и крепежу. Герметичность стыка в процессе эксплуатации достигается за счет периодической подтяжки крепления, а также своевременной замены уплотнительного материала. Правильно установленные фланцы и уплотнительные материалы (уплотнительные кольца, прокладки) предотвращают утечки продукта транспортировки (жидкости, газа или пара), обеспечивая надежную работу системы, а также снижают трение и износ стальных деталей.

Фланцы можно быстро разъединить для проведения ремонтных или технических работ, замены компонентов или очистки системы. Фланцы позволяют соединять трубы или компоненты, имеющие разные размеры или соответствующие разным стандартам, соблюдая при этом герметичность и прочность зоны контакта. Фланцевые соединения равномерно распределяют нагрузку и давление, что важно для поддержания прочности и стабильности работы всей системы, особенно в условиях высокого давления или температуры. Использование фланцев позволяет создавать модульные системы, где компоненты могут быть легко заменены или модифицированы без необходимости пересмотра всей сети. Фланцы позволяют создать жесткое, но съемное соединение, которое может быть легко установлено, разъединено и перемещено в случае необходимости.
