Элементы трубопровода

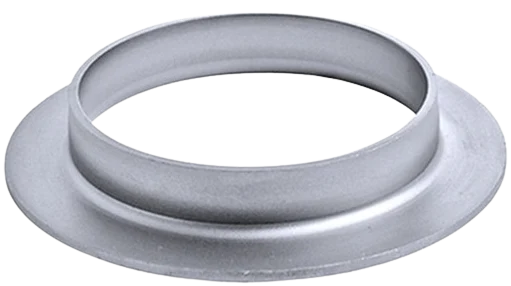

Воротник приварной (отбортовка, бортшайба), предназначен для соединения трубопровода и различного оборудования путем сварки встык и закрепления элементов с помощью свободных нержавеющих или силуминовых фланцев.

Заглушка поворотная

Поворотная заглушка (обтюратор) – это разновидность трубопроводной арматуры, которая используется для периодического открытия и закрытия сечения трубопровода.

Заглушка резьбовая

Заглушка резьбовая, относится к категории трубной запорной арматуры. Ее назначение – заглушить (закупорить, закрыть) отверстия трубопроводной магистрали, на которой нарезана резьба.

Заглушка фланцевая

Форма фланцевой заглушки полностью повторяет форму стального фланца: его исполнение и тип уплотнительной поверхности. Такое свойство необходимо для создания герметичного соединения заглушки с трубопроводом.

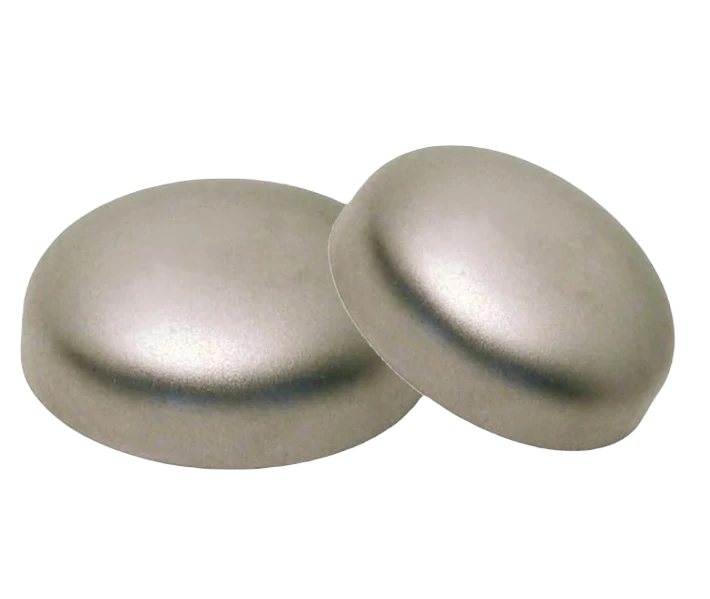

Заглушка эллиптическая

Заглушка эллиптическая, относится к категории трубной запорной арматуры. Эллиптическая заглушка используется в различных инженерных и строительных системах для полного перекрытия, блокировки или герметизации каналов трубопроводов.

Заглушки

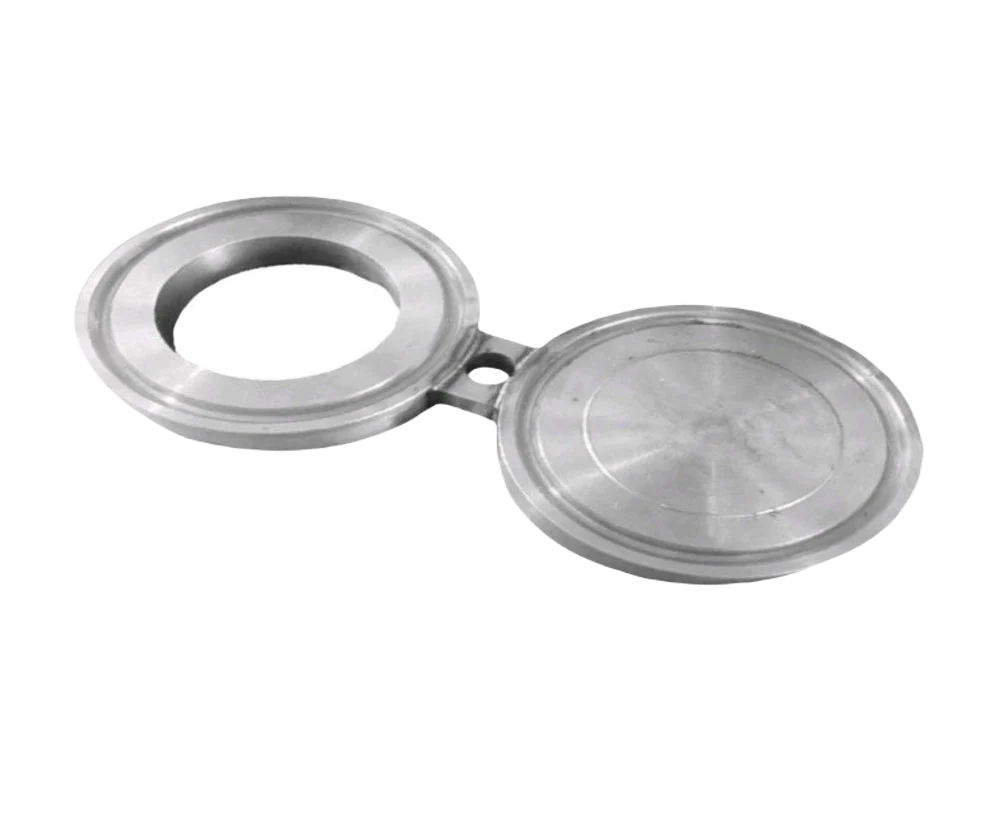

Заглушка – это элемент трубопроводных систем (разновидность фитинга), с помощью которого закрывают концевые отверстия в трубопроводах.

Отводы

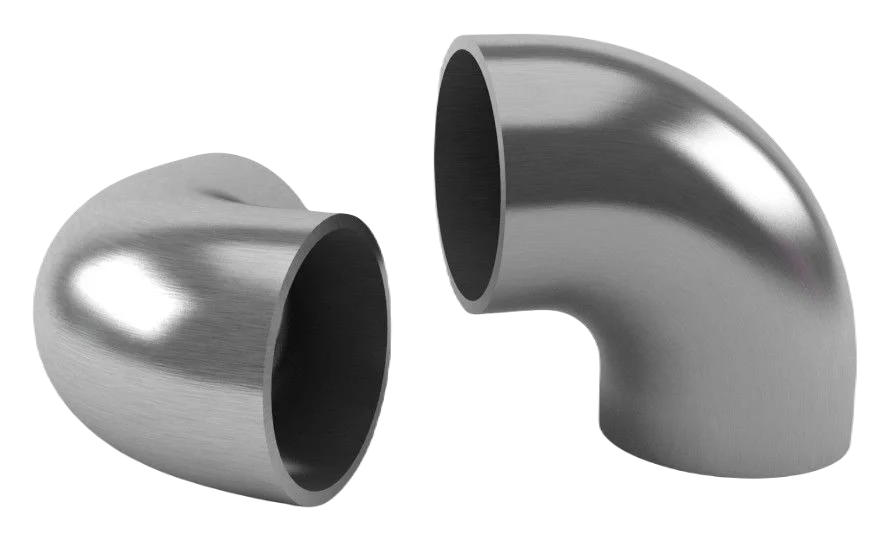

Отвод ‒ это изогнутая стальная деталь, которую устанавливают в трубопровод посредством стыковой сварки. Отводы стальные являются соединительными элементами трубопровода.

Отводы нержавеющие

Отвод нержавеющий ‒ это изогнутая соединительная деталь, которую устанавливают в трубопровод посредством стыковой сварки или при помощи резьбового соединения.

Переходы

Переход стальной – это соединительный элемент трубопроводной арматуры, применяемый при устройстве систем трубопроводов. Главная задача стального перехода заключается в надежном и герметичном соединении труб различного диаметра в трубопроводной системе.

Тройники

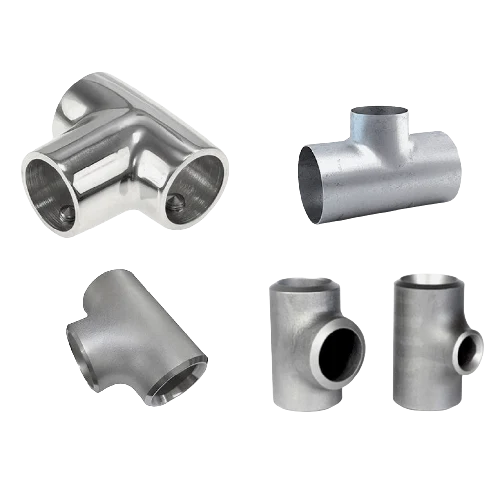

Тройники – это трубопроводные соединительные элементы, которые применяются при монтаже различных конструкций трубопровода. В задачу тройника входит разветвление потока рабочей среды от основной магистрали для осуществления смешивания или разделения потоков транспортируемой среды.

Элементы трубопровода – это разнообразные соединительные детали, применяемые при строительстве трубопроводов различного назначения. Трубопровод представляет собой сложную инженерную систему, состоящую из труб, приборов учета, запорной арматуры и деталей, соединяющих все его части. Специализированные элементы трубопровода применяются на поворотах, изгибах, наклонах, отводах, при изменении диаметра трубы и в случаях временного неиспользования трубопровода.

Существует множество разновидностей элементов трубопровода, которые различаются конструкцией, назначением и типом соединения. Виды соединения трубопроводов между собой, арматурой, технологическим оборудованием, контрольно-измерительными и автоматическими приборами подразделяются на разъемные и неразъемные соединения:

разъемные (фланцевые, резьбовые, раструбные, дюритовые и бугельные соединения);
неразъемные (приварные, через склейку, пайку, бетонирование и т.д.).

Выбор типа соединения труб зависит от материала присоединяемых механизмов, физико-химических свойств рабочей среды (агрессивность, токсичность, твердость или осадок), давления и температуры транспортируемого вещества, условий эксплуатации (герметичность, необходимость ремонта, пожаро-взрывоопасность производства).

Виды соединительных деталей трубопроводов:

отводы (по методу изготовления: бесшовные, гнутые холоднокатаные, сварные секционные; по типу: гнутые, крутоизогнутые);
переходы (по методу изготовления: бесшовные, сварные; по форме: эксцентрические, концентрические);
тройники (по методу изготовления: бесшовные штампованные, сварные, сварные с накладкой; по типу: равнопроходные, переходные);
фланцы;
муфты (по типу соединения: разъемные ‒ резьбовые, неразъемные ‒ приварные, под пайку; по материалу: стальные, латунные, пластиковые);
заглушки (эллиптические, фланцевые, поворотные, резьбовые);
крепежи (шпильки, гайки, болты, шайбы, краны);
цокольные вводы и переходы;
изолирующие соединения (по типу: разъемные (фланцевые) и неразъемные (под приварку).

Выделяют также:

штуцерные соединения (используют для подключения к системам накопительных емкостей, запорных или муфтовых арматур, вентилей, гидроаккумуляторов, измерительных приборов, компрессоров, манометров, насосов, счетчиков и других устройств);
дюритовые соединения (предназначены в основном для присоединения к трубопроводам механизмов, подверженных вибрации, подсоединения к пожарному трубопроводу и системе вентиляции). Дюритами называются цилиндрические муфты, состоящие из нескольких прорезиненных слоев ткани. Дюриты соединяются с трубами с помощью металлических хомутов;
бугельные соединения (разъемные соединения трубопровода и оборудования, работающего под давлением).
