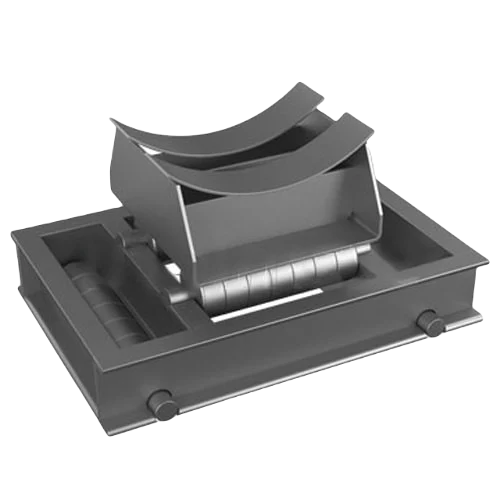

Катковая опора относится к подвижным типам опор. Конструктивно катковые опоры состоят из: корпуса, который крепится к трубе сваркой или хомутами; обоймы с роликами; промежуточной опоры (для двурядного блока); каткового блока; пружинного блока; опорной плиты, прикрепленной к опорной металлоконструкции.

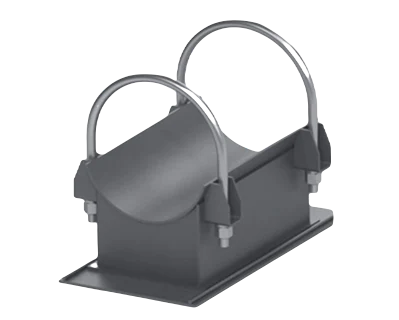

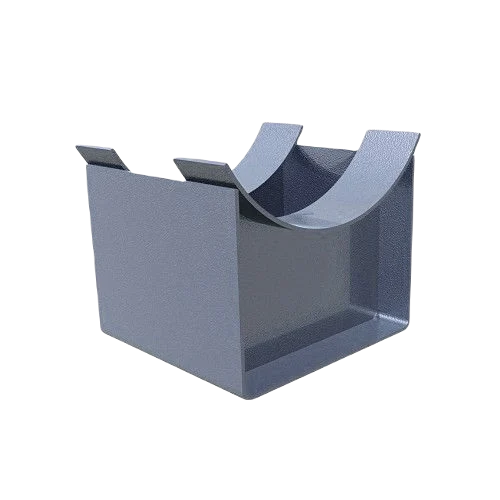

Корпусная опора для трубопроводов

Корпусная опора трубопровода – это надежная опорная конструкция с П-образным стальным корпусом. По способу фиксации труб данные опоры подразделяются на хомутовые (КХ) и приварные (КП).

Неподвижные опоры трубопроводов

Неподвижная опора стальных трубопроводов – это важнейшая составляющая конструкции тепловых сетей любой сложности. Неподвижные опоры под трубопровод предназначены для жесткой фиксации деталей трубопровода в проектном положении, защиты от механических повреждений и передачи усилий на несущие строительные конструкции и элементы фундаментов.

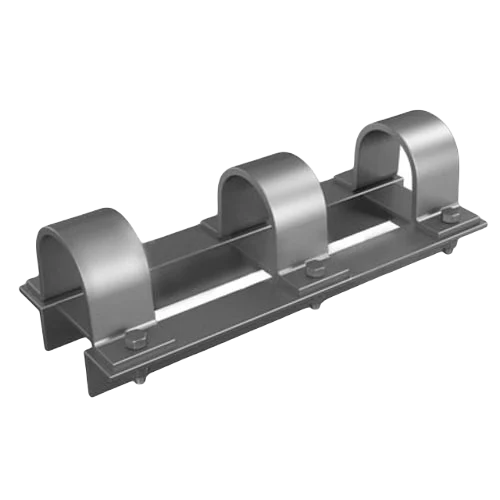

Однорядные опоры трубопроводов

Однорядные опоры являются конструкционными элементами трубопроводных систем и используются для фиксации и безопасного монтажа трубопроводов открытым способом.

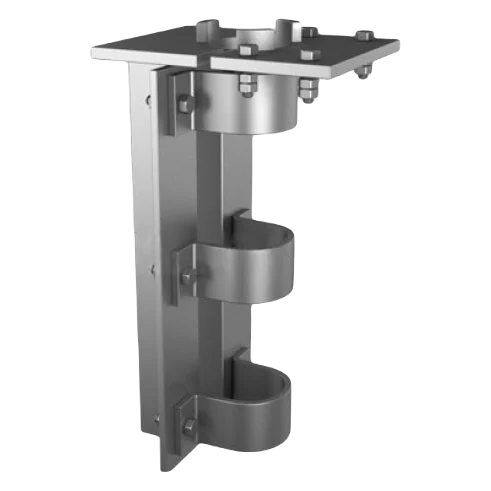

Опора вертикальных трубопроводов

Опоры вертикальных трубопроводов – это разновидность опорных конструкций для труб различного диаметра. Основные функции вертикальных опор: восприятие нагрузки собственного веса трубопровода, ее равномерное распределение по несущим конструкциям трубопроводной системы и передача почве.

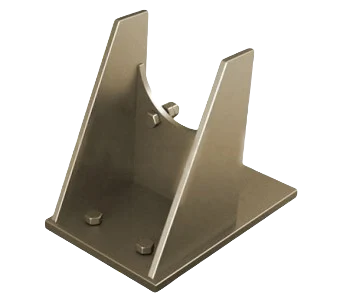

Опора для крепления арматуры

Опора для крепления арматуры (ОКА) относится к крепежным металлоконструкциям, используемым для закрепления трубопроводной арматуры в необходимом положении.

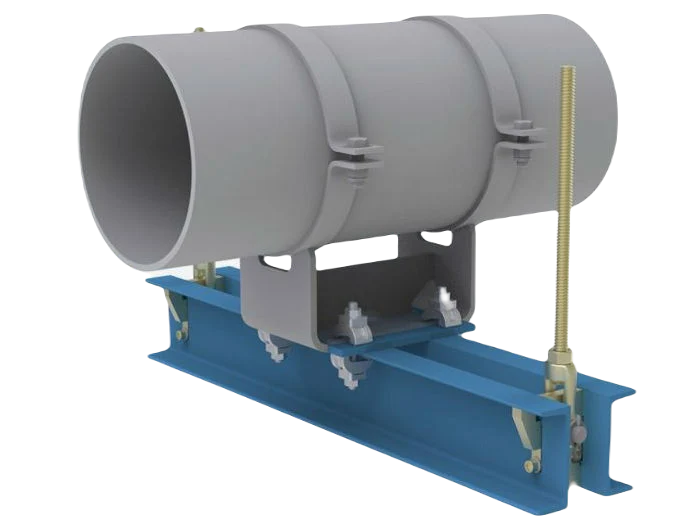

Опора подвесная для трубопроводов

Опора подвесная для трубопроводов – это специализированный крепеж, применяемый для удержания наземных трубопроводов при прокладке различных технологических коммуникаций.

Опора подвижная для трубопроводов

Опоры подвижные для стальных трубопроводов – это важнейшие составляющие конструкции тепловых сетей любой сложности. Они предназначены для фиксации трубопровода в стационарном положении относительно угловых, вертикальных (поперечных) и/или горизонтальных (продольных) перемещений.

Опора с сопровождением

Опора с сопровождением (ОВС) – это разновидность трубных опор подвижного и неподвижного типа. Различаются данные опоры по размерам (сечению) уголка, массе, диаметру трубы, нагрузке и диаметру трубопровода.

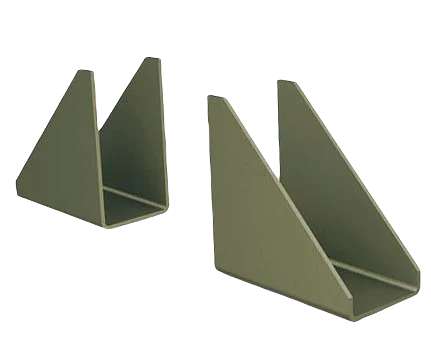

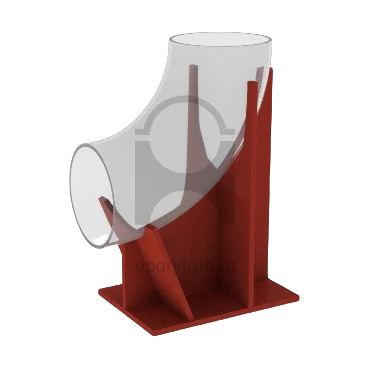

Опора сварных отводов

Опоры сварных отводов компенсируют осевые и боковые нагрузки на трубопровод. Применяют опоры ТС-631. 000 для монтажа сварных отводов трубопроводов с рабочим давлением до 4,0 Мпа и температурой рабочего носителя до +115°С.

Опоры для труб в ППУ изоляции

Опоры для труб в ППУ изоляции делятся на две большие группы: неподвижные и скользящие (подвижные). Основная функция данных опор – это компенсация нагрузок на трубопровод за счет переноса избыточных нагрузок на несущие конструкции или непосредственно в грунт, что позволяет увеличить срок эксплуатации теплотрассы.

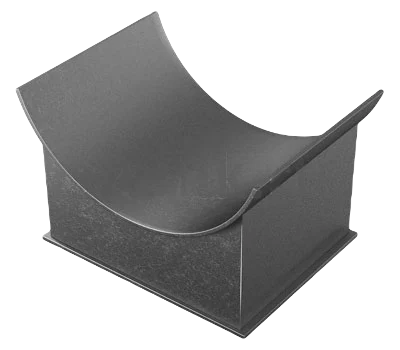

Опоры трубопроводов приварные

Опоры трубопроводов приварные изготавливаются по рабочим чертежам в соответствии с отраслевыми стандартами ОСТ 108. 275. 47-80 (настоящий стандарт распространяется на приварные неподвижные и скользящие опоры трубопроводов с наружным диаметром от 530 мм до 1420 мм из электросварных труб для ТЭС и АЭС) и ОСТ 108.

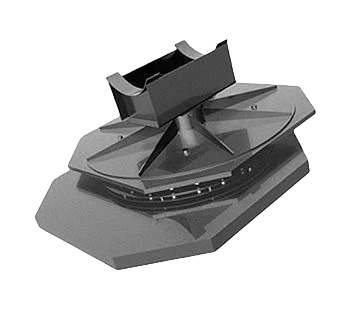

Разгрузочная опора

Разгрузочные опоры (ГПА) – это специальные устройства, предназначенные для уменьшения нагрузок на фундаменты и основания газоперекачивающих агрегатов при их работе.

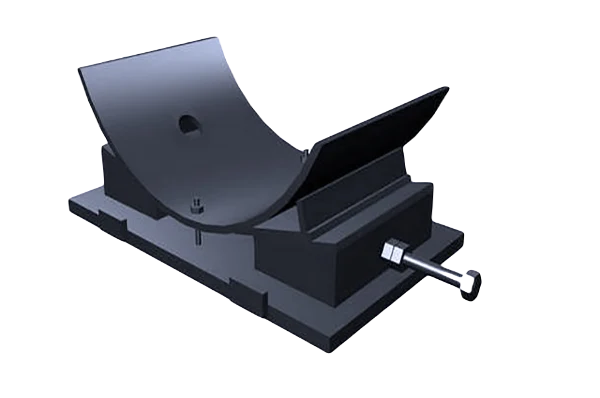

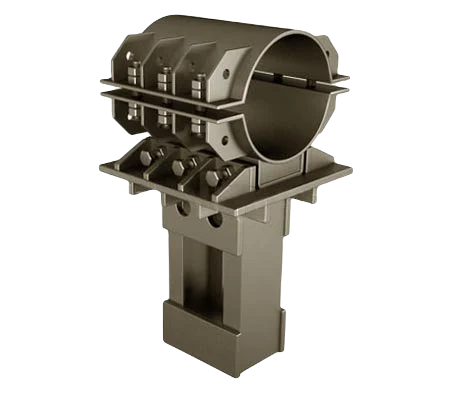

Регулируемые опоры трубопроводов

Опоры регулируемые для трубопроводов (ОР) являются сложным механическим устройством. В отличие от большинства опор, представляющих собой жесткую статичную конструкцию, эти изделия имеют подвижные элементы, такие как подъемный ложемент и узел регулировки высоты подъема.

Скользящая опора для трубопроводов

Скользящая опорная конструкция предназначена для промежуточной фиксации трубных участков без ограничения продольного перемещения. Скользящие опоры необходимы для того, чтобы проложенные трубы сохраняли свое положение в рамках заданного диапазона перемещения, но при этом могли при необходимости передвигаться в определенном направлении.

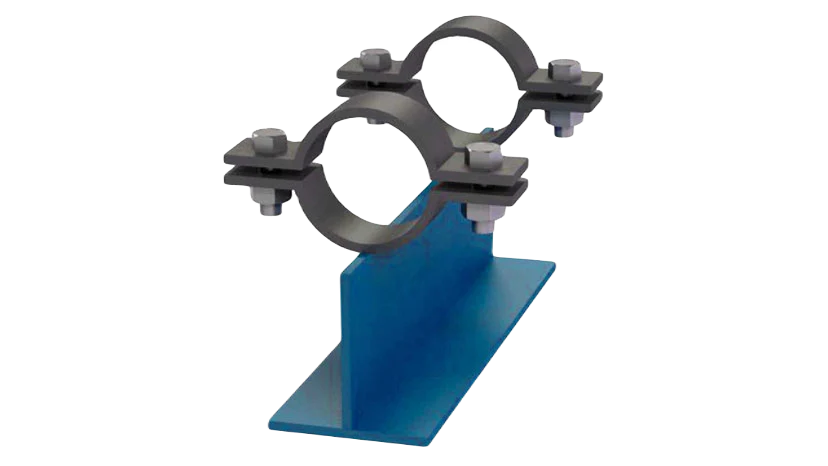

Тавровые опоры трубопроводов

Тавровая опора – это крепежная опорная арматура для фиксации трубы надземным открытым способом либо в подземном положении в лотках.

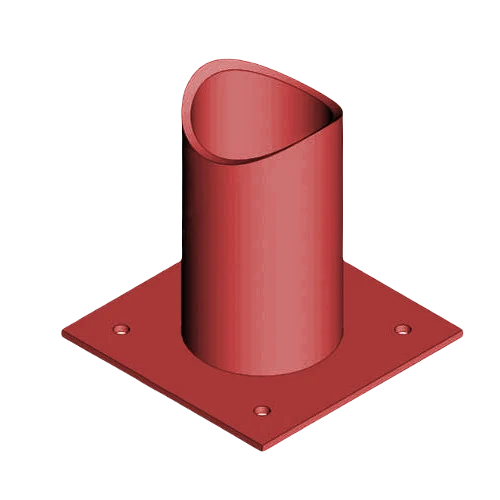

Трубчатые опоры трубопроводов

Стальная трубчатая опора трубопровода представляет собой конструктивный элемент трубопроводной системы, предназначенный для поддержания трубы в необходимом положении и компенсации части возникающих нагрузок.

Уголковая опора трубопроводов

Опоры уголковые (УП) применяются в качестве подвижных или неподвижных опор при строительстве неизолированных трубопроводных систем.

Хомутовые опоры для трубопроводов

Хомутовые бескорпусные опоры ХБ применяются в качестве подвижных и неподвижных опор при прокладке изолированных и неизолированных стальных технологических трубопроводов промышленного и бытового назначения, которые транспортируют различные вещества с температурой от 0 до 450°С и условным давлением до 10МПа при окружающей температуре до минус 70°С.

Шариковая опора трубопроводов

Шариковая опора состоит из: сварного корпуса со сферической парой (с ребрами жесткости) из листовой стали, установленного на каретку опорной плиты; сепаратора с движущейся кареткой и шарами.

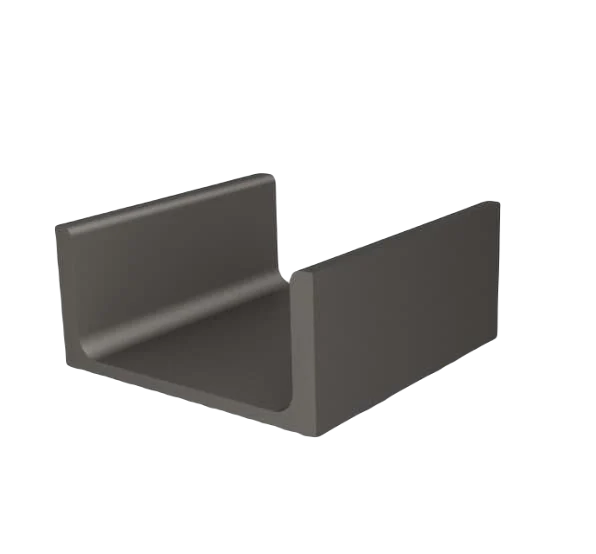

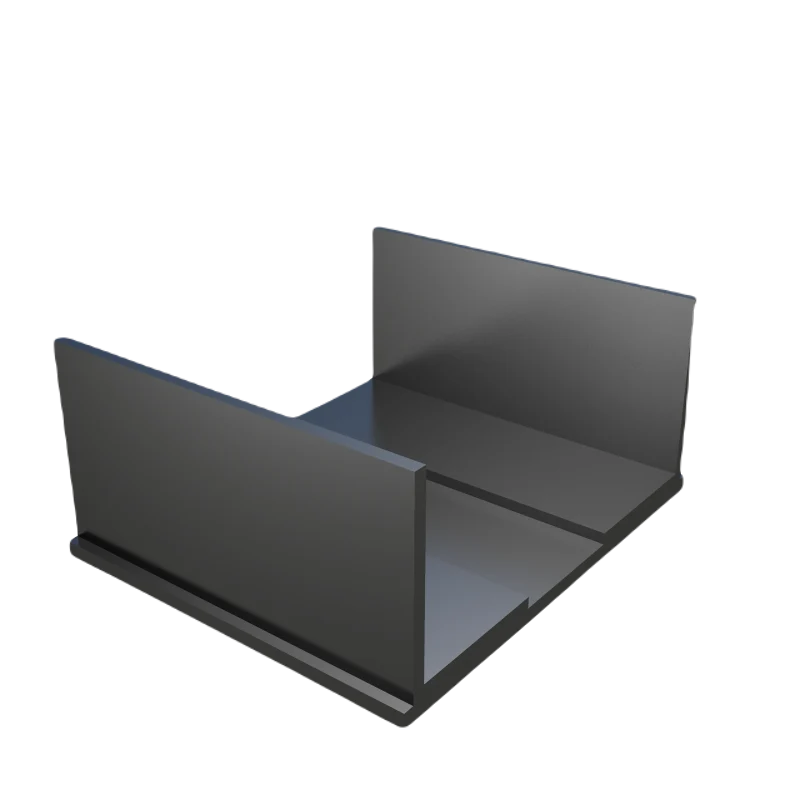

Швеллерная опора трубопроводов

Швелерные приварные опоры (ШП) для трубопроводов изготавливаются в соответствии с разработанными и утвержденными чертежами по отраслевому стандарту ОСТ 36-146-88 (данный стандарт устанавливает технические условия для опор стальных швелерных, определяет их основные параметры и размеры, технические требования, комплектность, правила приемки, требования к маркировке, упаковке, транспортированию, хранению, указания по монтажу и гарантии изготовителя).

Справка об опорах трубопроводов

Опорные конструкции применяют во время прокладки трубопроводов всех типов. Опорные конструкции могут компенсировать магистральные нагрузки и перераспределять их по несущим конструкциям. В некоторых случаях данные конструкции применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе. Тип опорных конструкций подбирается с учетом особенностей конкретного проекта, технических параметров труб, материалов их изготовления и особенностей установки.

Опорные конструкции трубопроводов выполняют такие задачи как:

фиксация отдельных участков труб в том положении, которое предусмотрено в проекте;
защита от деформаций под воздействием давлений и высоких температур;
гашение вибраций, возникающих в ходе транспортировки различных рабочих сред;
защита от повреждений в местах стыков.

Области применения, конструктивное исполнение и характеристики опорных конструкций регламентируются нормативными документами. Также приняты системы классификации по возможности смещения и способу монтажа данных конструкций.

По способу установки опорные конструкции трубопроводов делятся на: подвижные и неподвижные.

Неподвижные опорные конструкции бывают шарнирно-неподвижные и абсолютно-неподвижные. Шарнирно-неподвижные конструкции препятствуют линейным перемещениям трубопровода, а абсолютно-неподвижные препятствуют линейным и угловым перемещениям. Неподвижные опорные конструкции передают продольные нагрузки от трубопровода анкерным несущим конструкциям.

Подвижные опорные конструкции обеспечивают проектное положение трубопровода и расчетное перемещение относительно опорной конструкции с заданными характеристиками подвижности. Подвижные опорные части должны выполнять одновременно несколько функций. Они передают усилия опорной реакции трубы на несущую конструкцию. Конструкция опорной части должна обеспечивать такое опирание трубы, чтобы напряжения в стенках последней были минимальными. Подвижные опорные конструкции устанавливают на промежуточные несущие конструкции, предназначенные для передачи вертикальных нагрузок. Горизонтальные нагрузки на промежуточные несущие конструкции пропорциональны коэффициенту трения в подвижных опорах трубопровода. Продольно-подвижные опорные конструкции обеспечивают перемещения трубопровода вдоль оси. Шариковые и скользящие опоры обеспечивают подвижность, как в продольном, так и в поперечном к оси трубопровода направлении.
