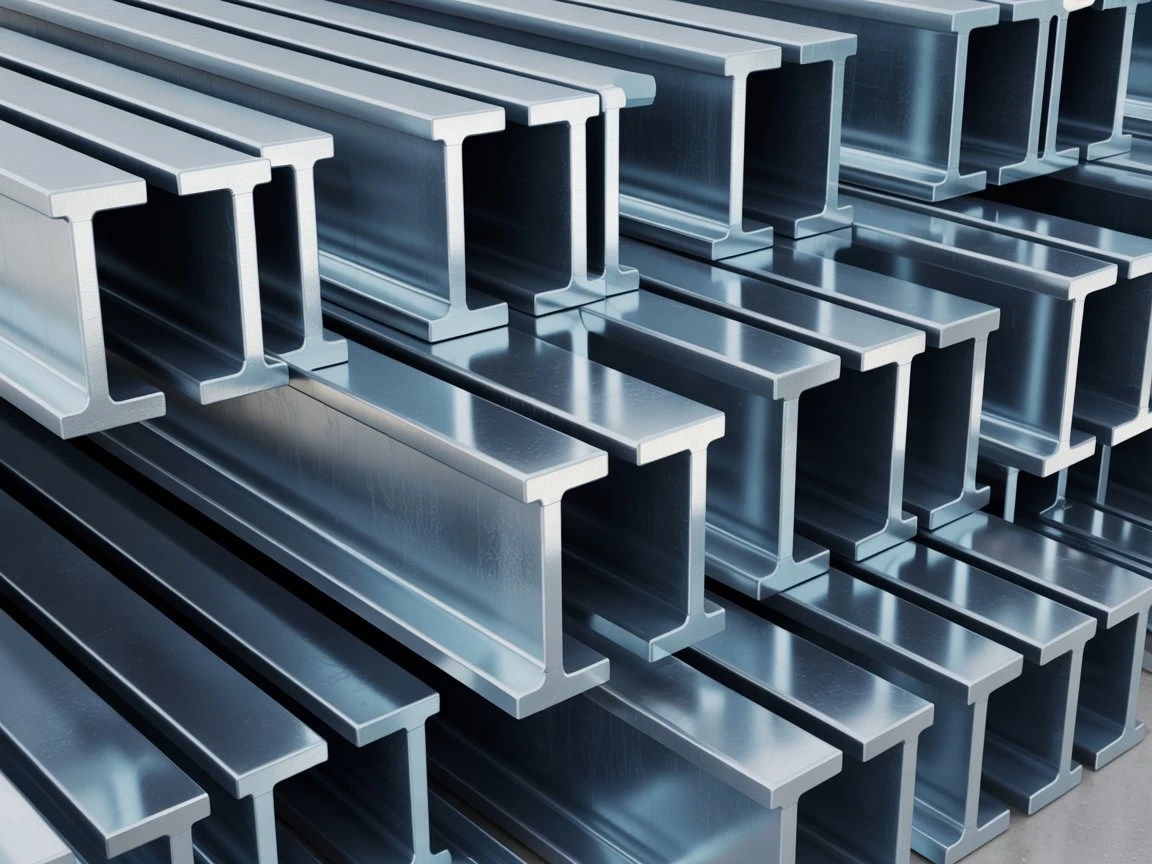

ГОСТ 19425-74. Балки двутавровые и швеллеры стальные

ГОСТ 19425-74. Балки двутавровые и швеллеры стальные

Этот стандарт устанавливает технические требования к горячекатаным стальным балкам двутаврового профиля и швеллерам. Данные профили являются ключевыми элементами металлоконструкций в строительстве, машиностроении, вагоностроении и других отраслях благодаря высоким показателям жёсткости и несущей способности при относительно низкой собственной массе.

Основные положения и классификация

• Назначение: Использование в качестве несущих элементов (балок, колонн, рам, элементов каркаса), работающих на изгиб, сжатие и сложное нагружение.
• Классификация по типу профиля:
  • Балки двутавровые (двутавры).
  • Швеллеры (профили П-образного сечения).
• Классификация двутавров по форме полок:
  • С параллельными гранями полок (нормальные, широкополочные, колонные).
  • С уклоном внутренних граней полок (обычные серии).
• Классификация швеллеров:
  • С параллельными гранями полок.
  • С уклоном внутренних граней полок

Технические требования

1. Материал: Изготавливаются из углеродистой и низколегированной стали обыкновенного и повышенного качества по соответствующим ГОСТам (например, стали марок Ст3сп, 09Г2С). Конкретная марка стали указывается в заказе.
2. Сортамент (геометрические размеры): Стандарт устанавливает номенклатуру профилей по их номеру, который соответствует высоте профиля в сантиметрах.
   • Для двутавров: от №10 до №60 и выше (например, двутавр 20Б1, 30Ш2).
   • Для швеллеров: от №5 до №40 (например, швеллер 10П, 20У).
   Нормируются все основные размеры: высота (h), ширина полки (b), толщина стенки (s), толщина полки (t), радиусы закруглений.
3. Предельные отклонения размеров: Устанавливаются по толщине, ширине, высоте профиля, непрямолинейности (продольной и поперечной), скручиванию.
4. Качество поверхности: Не допускаются трещины, раскатанные пузыри, плёны, закаты. Глубина отдельных дефектов (царапин, вмятин) ограничена. Допускается присутствие окалины.
5. Внутренние дефекты: Не допускаются.

Примеры типоразмеров и характеристик

Контроль качества, испытания и маркировка

• Приёмка: Партиями. Проводится визуальный и измерительный контроль размеров, качества поверхности.
• Испытания:
  • Механические испытания (растяжение, ударный изгиб) проводятся на образцах, взятых от прокатанной заготовки, в соответствии с требованиями к стали.
  • Проверка химического состава стали.
• Маркировка: Каждый профиль или пакет профилей сопровождается биркой. Указывается наименование предприятия-изготовителя, номер профиля, марка стали, номер партии (плавки), номер стандарта (ГОСТ 19425-74). На торец профиля может наноситься краской марка стали.

Примечание: ГОСТ 19425-74 является историческим документом. В настоящее время для стальных горячекатаных профилей действуют новые национальные стандарты серии ГОСТ 8239, ГОСТ 8240, ГОСТ 26020, а также стандарты, гармонизированные с европейскими (например, на широкополочные и колонные двутавры). Рекомендуется использовать актуальные нормативные документы для проектирования и строительства.

Оригинал ГОСТа: ГОСТ 19425-74. Балки двутавровые и швеллеры стальные специальные.
